Une étape indispensable
Lieu : Mercuer, Ardèche
Date de réalisation : 2014
Le relevé des existants est la première étape indispensable pour disposer d’une base de plans conforme à la réalité des lieux. Ce travail permet également de différencier les ouvrages participant à la bonne tenue structurelle du bâtiment de ceux qui peuvent être supprimés sans risque de fragiliser le bâti.
Comment s’y prendre ?
Plusieurs techniques de relevé peuvent être utilisées, allant du simple relevé au décamètre et niveau à bulle jusqu’aux relevés par scanner laser. La configuration des lieux, le degré de précision recherché et le budget consacré à cette étape orienteront le choix de la technique à déployer pour effectuer les relevés. En ce qui concerne le relevé de ce bâtiment, j’ai opté pour l’utilisation d’un télémètre laser et d’un niveau laser pour les relevés intérieurs et extérieurs. J’ai également eu recours aux techniques de photogrammétrie et de redressement d’images pour compléter mes relevés.
La photogrammétrie est une technique qui consiste à effectuer des mesures fiables à partir de photographies.
Le redressement d’images consiste à ajuster la perspective d’une image pour que les lignes qui devraient être parallèles et/ou perpendiculaires, comme les côtés des bâtiments ou l’horizon, apparaissent comme telles dans l’image finale.

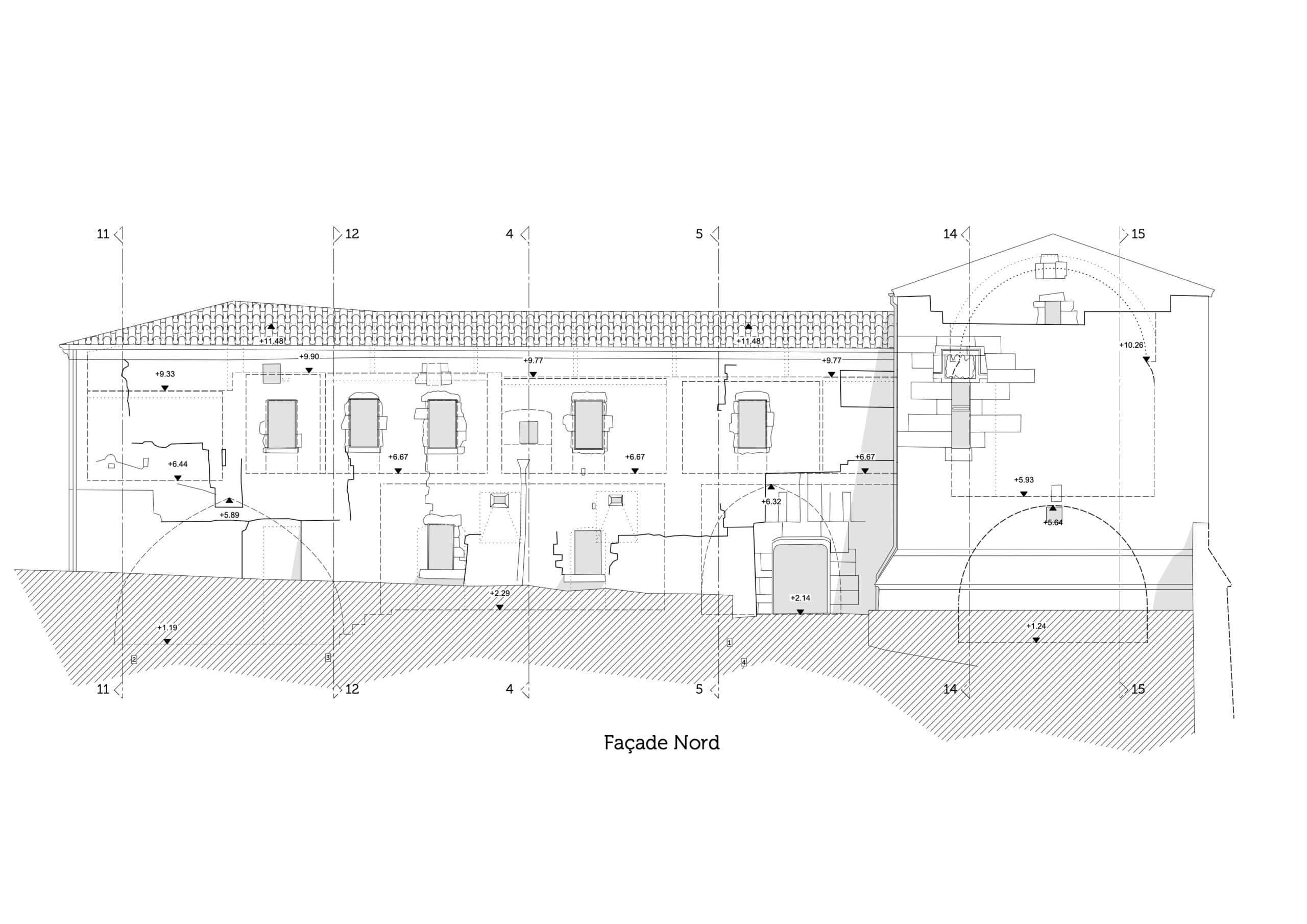

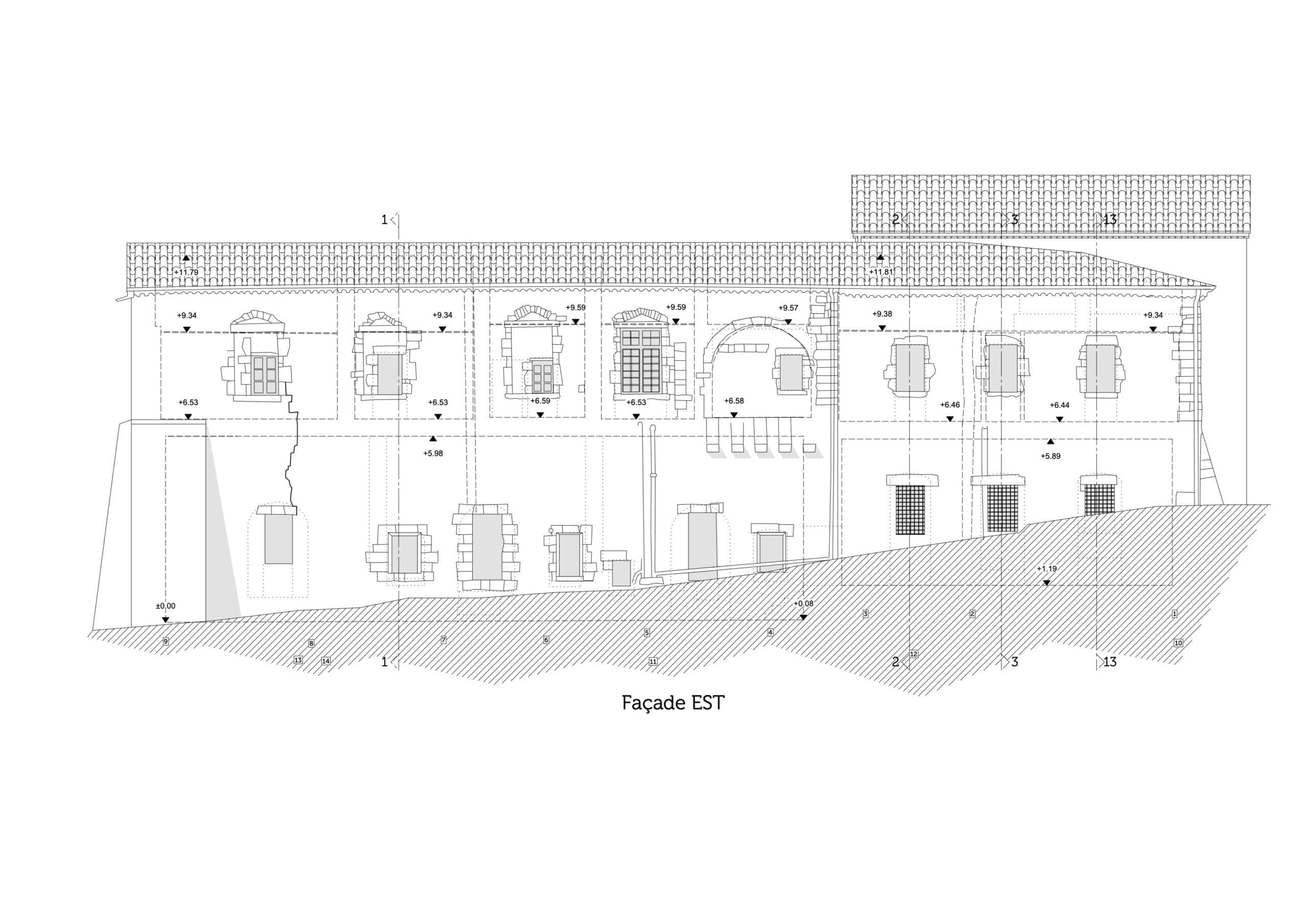

Relevé d’une façade

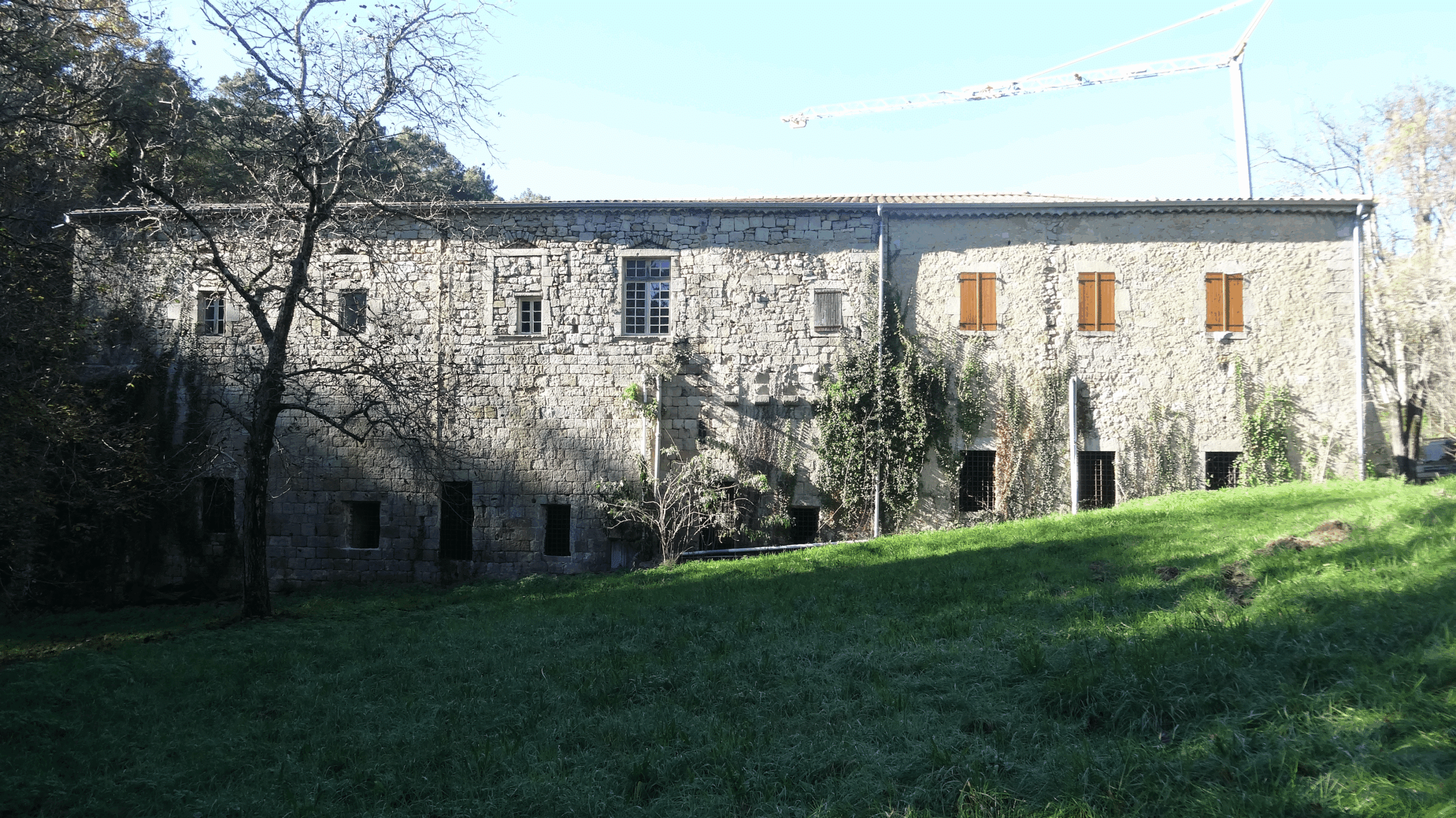

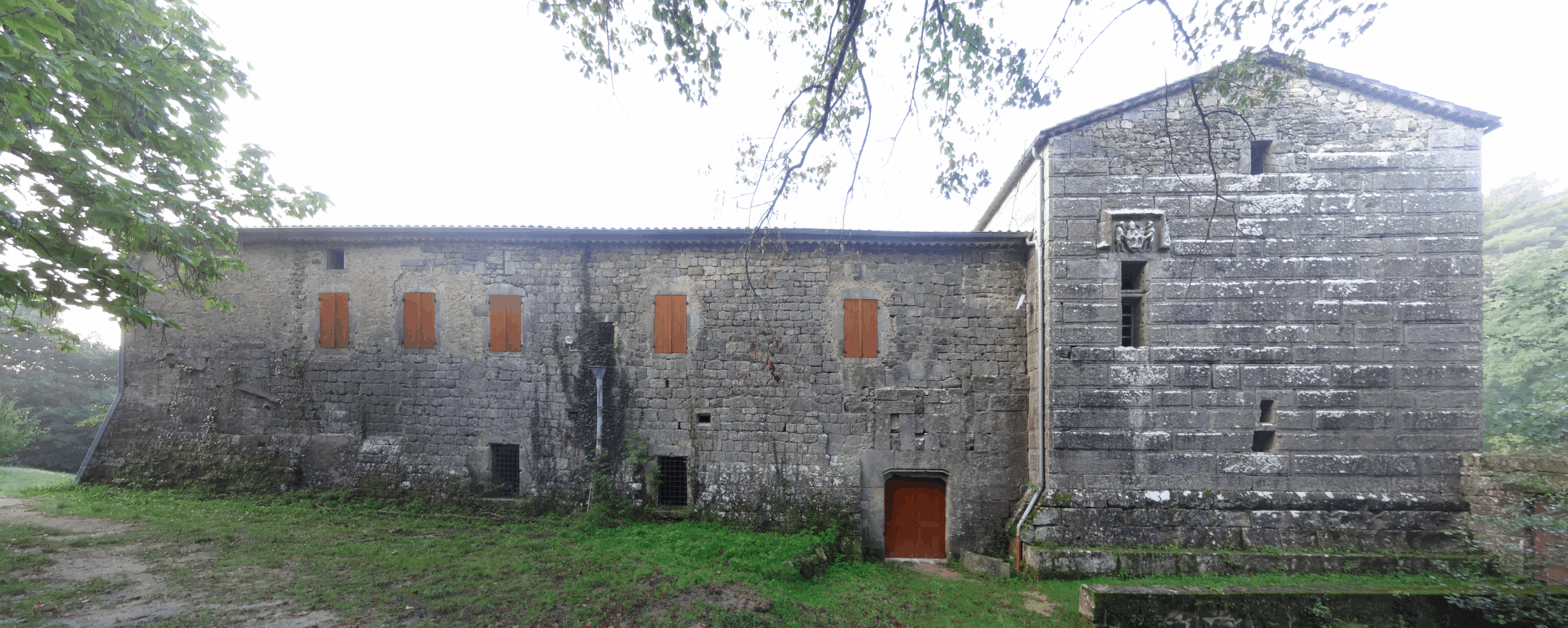

En vous positionnant le plus loin possible de la façade, vous minimisez l’impact des effets de perspective. La photo peut ensuite être redressée dans un logiciel de traitement d’image. Les mesures effectuées entre deux points distincts (les plus éloignés possible), à l’horizontale et à la verticale, permettent de redimensionner l’image selon ses proportions réelles. Il ne reste plus qu’à exporter cette image « corrigée » dans un logiciel de CAO afin de calquer la façade et produire le plan correspondant.
Vue en plan
En intérieur, les relevés au télémètre laser permettent une mise en forme en 2D de chaque niveau.
Coupes
La réalisation des plans de niveaux et des façades, agrémentés de quelques mesures complémentaires, permet de produire des coupes du bâti existant.
Les vues en plan et les coupes suffisent généralement à constituer une base solide pour un projet de rénovation.
Le maître d’œuvre, qui réalise les relevés et les plans, et complète ce travail par des sondages destinés à identifier les matériaux et les systèmes constructifs, acquiert ainsi une connaissance approfondie du bâti existant. Il peut alors envisager des modifications ou des suppressions d’ouvrages sans compromettre l’équilibre de la construction.
La modélisation 3D des relevés permet à la maîtrise d’ouvrage de mieux comprendre le travail du maître d’œuvre.
Des documents vidéo et/ou des PDF interactifs en 3D peuvent également être produits.
